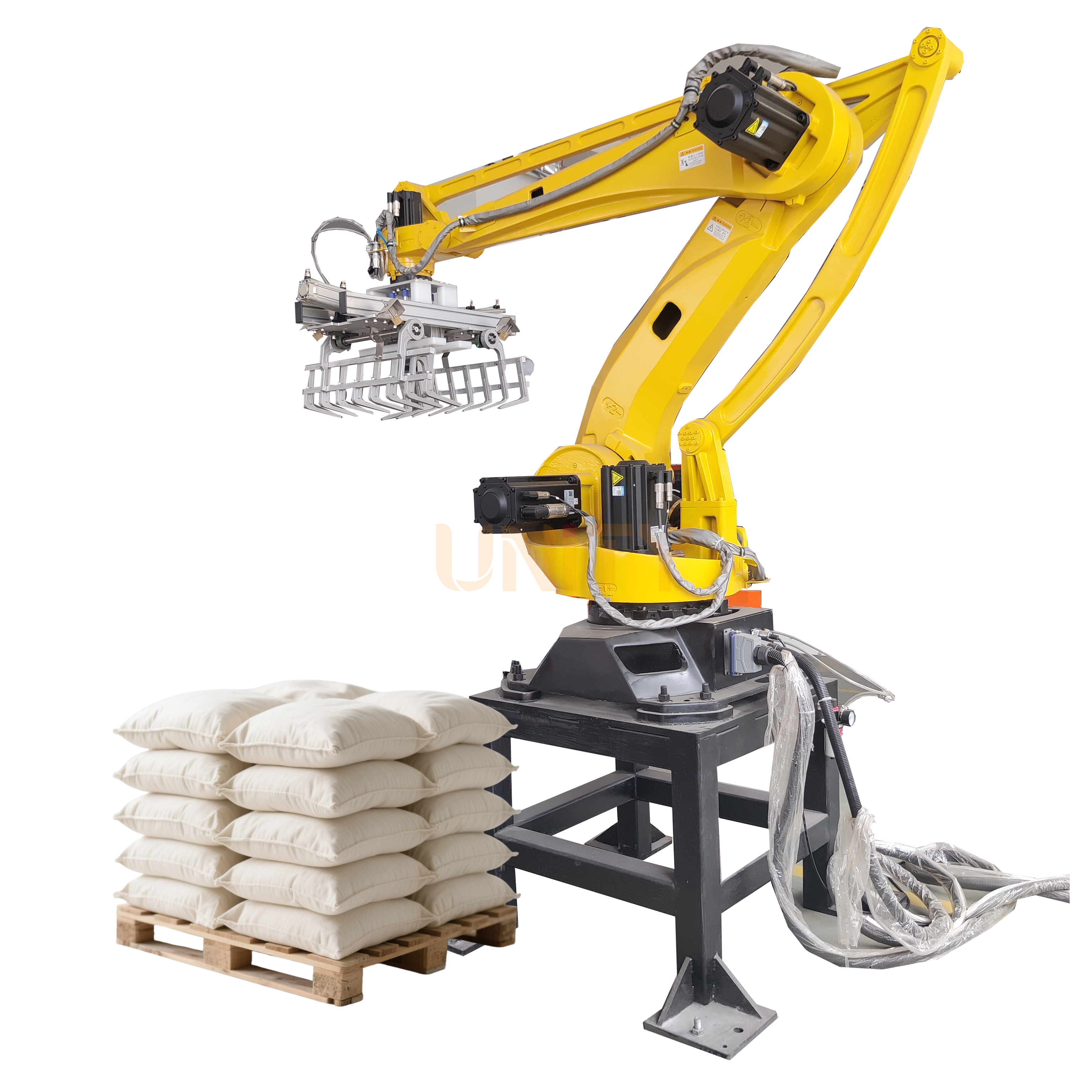

Jak integrovat Cobot paletizátor do stávající balicí linky

Nákup automatizačního hardwaru je obvykle nejjednodušším krokem při modernizaci továrny. Skutečná výzva spočívá v bezproblémové integraci. Musíte připojit nové robotické zařízení, aniž byste narušili současné tovární operace. Mnoho manažerů závodů vážně podceňuje složitost tohoto přechodu. Špatně naplánovaná instalace nevyhnutelně způsobuje úzká hrdla pracovního postupu, chyby softwarové komunikace a neplánované prostoje.

Tento článek poskytuje praktický, inženýrsky zaměřený rámec pro mapování fyzických rozvržení. Naučíte se, jak správně sladit softwarové protokoly mezi staršími systémy a moderní robotikou. Provedeme vás osvědčenými strategiemi ke zmírnění prostojů během vaší implementační fáze. V konečném důsledku tento rámec zajišťuje, že vaše integrace paletizátoru cobotů přejde od teoretického konceptu k vysoce výkonné realitě v továrně.

Klíčové věci

• Úspěšná integrace vyžaduje mapování rychlostí upstream hardwaru tak, aby odpovídaly specifickým dobám cyklu paletizátoru.

• Softwarové handshake mezi stávajícími PLC a novým automatizovaným balicím řešením musí být definovány před instalací hardwaru.

• Navzdory tomu, že se jedná o 'spolupráci', každé nasazení vyžaduje lokalizované posouzení rizik na základě užitečného zatížení, typu chapadla a provozní rychlosti.

• Postupné zavádění a komplexní Factory Acceptance Testing (FAT) s použitím skutečných SKU jsou nesmlouvavé pro prokázání návratnosti investic.

Definování kritérií úspěchu a posouzení připravenosti linky

Nasazení automatizovaných koncových systémů vyžaduje pečlivé vyhodnocení předem. Nelze se striktně spoléhat na specifikace výrobce. Zařízení musí stanovit přesná kritéria úspěchu vycházející z každodenní provozní reality. Musíte porovnat teoretické metriky s udržitelnými, dlouhodobými výkonnostními měřítky.

Propustnost vs. realita

Mnoho týmů zaměňuje teoretické maximální rychlosti za udržitelné provozní rychlosti. Robot se může pochlubit maximální rychlostí dvanácti výběrů za minutu. Reálné proměnné však tento výstup snadno snižují. Musíte přísně zohlednit omezení hmotnosti užitečného zatížení. Celkové užitečné zatížení zahrnuje jak hmotnost produktu, tak hmotnost nástroje na konci ramene (EOAT). Těžké vakuové uchopovače drasticky snižují dostupnou kapacitu užitečného zatížení skutečných krabic. Pokud systém běží blízko limitu maximálního užitečného zatížení, musí pracovat při nižších rychlostech, aby byla zachována přesnost polohy. Nepřetržitý provoz na absolutní maximální limity urychluje opotřebení kloubu a vyžaduje časté zastávky údržby.

Prostorová omezení

Před nákupem vybavení musíte zkontrolovat stávající stopu na konci linky. Podlahy továrny jen zřídka nabízejí obrovské otevřené prostory pro nové stroje. Vyhodnoťte, zda se kompaktní jednotka připravená k instalaci bez problémů vejde. Instalace nesmí bránit důležitým drahám vysokozdvižných vozíků. Musí také zachovat bezpečné přístupové body operátora pro předřazenou údržbu. Pečlivě změřte svislé vůle. Výška stropu, horní potrubí a závěsná potrubí často narušují nejvyšší dosah robotických ramen. Úspěšná fyzická integrace respektuje zavedený dopravní tok vašeho zařízení.

Matice variability produktu

Balicí linky zřídkakdy zpracovávají jediný jednotný produkt na dobu neurčitou. Musíte zdokumentovat celý rozsah proměnných vašeho balení. Komplexní matice zajišťuje, že zvolený systém pojme současné i budoucí skladové jednotky (SKU). Zvažte rozměry krabice, celkovou hmotnost a specifické obalové materiály. Pórovitost lepenky ovlivňuje výkon vakuového uchopovače. Lesklý povrch může narušit optické senzory. Dokumentace těchto vlastností zabraňuje neočekávaným selháním uchopení během živých produkčních sérií.

Příklad matice variability produktu pro plánování integrace

Upstream synchronizace: Přemostění Case Erector a Case Packer

Koncová automatizace neexistuje izolovaně. Robotická buňka musí bezchybně komunikovat s předřazeným strojním zařízením. Pokud případy dorazí náhodně, nejchytřejší robot je nedokáže přesně vybrat. Vytvoření hladkého fyzického přechodu mezi staršími stroji a novými automatizovanými zónami je velmi důležité.

Zarovnání toku materiálu

Musíte pečlivě popsat, jak fyzicky překlenout propast mezi vašimi stávajícími Case Erector a Case Packer a nová paletizační stanice. Starší nastavení gravitačních válců často neposkytují potřebnou přesnost pro robotické vychystávání. Ke spolehlivé přepravě krabic obvykle potřebujete poháněné pásové dopravníky nebo motorizované válečky. Přenosové výšky musí dokonale lícovat. Dokonce i půlpalcový pokles mezi sekcemi dopravníku může zkreslit lehkou krabici. Šikmé krabice vedou k nepohodlným úchopům, spadlým produktům a zkoseným vzorům palet.

Správa akumulace

Robotické buňky občas pozastaví operace. Pozastaví se, aby provedli výměnu palet nebo počkali na vymazání bezpečnostního protokolu. Mezitím stroje proti proudu pokračují v tlačení krabic po lince. Tuto akumulaci musíte zvládnout bezpečně. Důrazně doporučujeme instalovat akumulační dopravníky nebo vyhrazená nárazníková pásma. Dopravníky s nulovou akumulací tlaku (ZPA) zabraňují vzájemnému rozbití krabic. Bez řádného vyrovnávací paměti způsobí tlak v potrubí, že se krabice prolomí, otevřou nebo úplně zablokují dopravník. Dobře navržená nárazníková zóna zabraňuje drobným robotickým pauzám odstavit celou balicí linku.

Prezentace vstupu

Roboti provádějí přesné matematické trajektorie. Očekávají, že se produkty objeví na přesných, opakovatelných místech. Musíte nastínit přísné technické požadavky pro konzistentní prezentaci krabic.

• Ovládání orientace: Pomocí bočních vodítek, nárazových zatáček nebo pneumatických tlačných prvků srovnejte krabice dříve, než dosáhnou místa odběru.

• Konzistentní rozestup: Použijte dávkovací pásy nebo indexovací zarážky k oddělení krabic. Robot nemůže uchopit jednu krabici, pokud je o ni přimáčknuta další krabice.

• Stabilní zastavení: Zajistěte, aby dopravník pokaždé zastavil krabici přesně na souřadnici odběru.

Technický handshake: Provedení integrace Cobot Palletizer

Mechanické zarovnání řeší pouze polovinu integrační hádanky. Softwarová synchronizace tvoří centrální nervový systém jakékoli integrace paletizátoru cobot. Nová robotická buňka si musí vyměňovat rychlá a bezchybná data s vašimi stávajícími továrními řídicími jednotkami. Bez robustního technického podání ruky funguje strojní zařízení naslepo.

PLC a mapování protokolů

Moderní roboti se při komunikaci s programovatelnými logickými automaty (PLC) spoléhají na průmyslové komunikační protokoly. Tyto požadavky na komunikaci musíte vyřešit ještě před dnem instalace. Mezi běžné protokoly patří EtherNet/IP, PROFINET a Modbus TCP. Stávající linkový ovladač potřebuje přímou linku do robotického mozku.

1. Koordinace chodu/zastavení: PLC hlavní linky musí dát robotu příkaz ke spuštění nebo zastavení na základě celkového stavu linky.

2. Vysílání chyb: Pokud robot upustí krabici, musí okamžitě poslat chybový kód proti proudu, aby zastavil dopravníky.

3. Rychlost výměny dat: Systém by měl sdílet metriky rychlosti, což umožňuje dopravníkům zrychlit nebo zpomalit na základě robotické propustnosti.

Mapování těchto vstupních/výstupních (I/O) bodů pečlivě eliminuje neočekávané provozní konflikty.

Integrace vize a kontroly kvality

Pokročilá nasazení často využívají systémy vizuální kontroly. Tyto kamery monitorují kvalitu produktu přímo před robotickým odběrným místem. Musíte prodiskutovat scénáře, kde systémy vidění přímo diktují robotické akce. Pokud například kamera detekuje otevřenou klapku nebo rozdrcený roh, okamžitě komunikuje s robotem. Robot pak může poškozenou krabici odmítnout a umístit ji do určeného odpadkového koše, nikoli na paletu. Tato integrace zajišťuje, že se do vaší logistické sítě dostanou pouze nedotčené obaly.

Standardizace HMI

Operátoři komunikují přímo s rozhraními člověk-stroj (HMI). Musíte upřednostnit jednotné, intuitivní rozhraní pro zaměstnance vašeho patra. Operátoři by neměli muset procházet zcela odpojenými softwarovými ekosystémy, aby odstranili jednoduchou závadu. Konsolidujte kritické robotické ovládací prvky, historii alarmů a resetovací procedury do hlavního rozhraní HMI. Když zjednodušíte odstraňování problémů, výrazně zkrátíte střední dobu do zotavení (MTTR) během menších odstávek.

Bezpečnostní protokoly a prostorový design pro automatizovaná balicí řešení

Bezpečnost na pracovišti vyžaduje přísné dodržování mezinárodních norem. Obchodníci často zdůrazňují snadnost moderní automatizace, ale inženýři musí upřednostňovat kvantifikovatelné snížení rizik. Vytvoření bezpečného provozního prostředí vyžaduje proaktivní územní plánování a důslednou analýzu rizik.

Kromě marketingu 'Fenceless'.

Brožury prodejců silně propagují 'bezplotovou' automatizaci. Musíte si však ujasnit, že zatímco a Pouzdra Boxy Paletizační Cobot minimalizuje tradiční ocelové střežení, neeliminuje bezpečnostní požadavky. Technická specifikace ISO/TS 15066 vyžaduje přísné posouzení rizik pro každé jedinečné nasazení. Musíte vyhodnotit konkrétní místa sevření kolem vstupu dopravníku. Musíte počítat s ostrými hranami samotných krabic z vlnité lepenky. Kromě toho kývání těžkého nákladu vytváří významnou hybnost. Pokud robot udeří člověka při pohybu 30librovou krabicí nejvyšší rychlostí, riziko zranění zůstává vysoké. Lokalizované hodnocení určuje skutečné bezpečnostní parametry.

Dynamické bezpečnostní zóny

Moderní bezpečnostní design využívá inteligentní, víceúrovňovou ochranu. Prozkoumejte použití programovatelných plošných skenerů a bezpečnostních rohoží. Tato zařízení vytvářejí kolem vás dynamické bezpečnostní zóny Automatizované řešení balení . Když lidští operátoři vstoupí do vnější přechodové zóny, skenery je okamžitě detekují. Namísto okamžitého, prudkého zastavení, systém inteligentně zpomalí robota na kolaborativní rychlost. Pokud operátor naruší vnitřní kritickou zónu, systém poté zahájí bezpečné, monitorované zastavení. Tento stupňovitý přístup maximalizuje bezpečnost i provozní dobu provozuschopnosti.

Průběžná výměna palet

Vaše rozvržení musí počítat s bezpečným odstraněním hotových palet. Měli byste navrhnout rozvržení, která operátorům umožní bezpečně odstranit plné palety a připravit prázdné bez přerušení robotické operace. Zde excelují provedení dvoupaletových zón. Zatímco Cobot Palletizer stohuje krabice v zóně A, operátor bezpečně vstoupí do zóny B, aby vyměnil paletu. Fyzické světelné závory nebo podlahové skenery oddělují dvě zóny, což zajišťuje, že robot nikdy nevkročí do obsazeného prostoru. Tato konstrukce kontinuálního pohybu dramaticky zvyšuje denní propustnost.

Výběr dodavatelů a návrh strategie zavedení s nízkým rizikem

Výběr správného dodavatele zařízení zahrnuje více než jen porovnávání cen nálepek. Potřebujete partnera schopného provádět komplexní integrace. Kromě toho potřebujete strategii zavádění, která během přechodové fáze ochrání vaše aktuální produkční kvóty.

Metriky hodnocení pro výrobce OEM

Veďte svůj tým pro nákupy přesně tím, co od dodavatelů požadovat. Potřebujete konkrétní důkaz o schopnosti integrace se staršími stroji. Neakceptujte izolované metriky výkonu dosažené v nedotčeném laboratorním prostředí. Zeptejte se potenciálních prodejců, jak zvládají komunikační handshake se staršími PLC. Vyžádejte si případové studie ukazující úspěšné přemostění mezi zastaralými dopravníky a moderními robotickými buňkami. Spolehlivý prodejce působí jako integrační konzultant, nejen jako distributor hardwaru.

Role továrního akceptačního testování (FAT)

Musíte trvat na komplexní fázi Factory Acceptance Testing (FAT). Nezkoušejte systém s dokonale utěsněnými prázdnými krabicemi. Během těchto zkoušek musíte požadovat, aby dodavatel provozoval vaše nejtěžší a nejnevhodnější SKU. Testovací krabice s páskou mimo střed, mírným poškozením rohů a maximálním zatížením. Toto přísné testování ověřuje skutečné doby cyklů a prokazuje spolehlivost vakuového uchopení. Pokud systém během FAT upustí krabici, můžete přepracovat nástroje dříve, než se dostanou do vaší továrny.

Plán postupného zavádění

Vyhněte se pokušení opravit vaši balicí linku během jediného víkendu. Důrazně doporučujeme plán postupného nasazení. Nasaďte nový robotický systém během plánované údržby nebo mimo směny. Zpočátku spusťte automatizovaný systém souběžně s manuálními operacemi. Tato paralelní fáze vám umožňuje ověřovat softwarové handshaky za živých podmínek. Poskytuje také prostředí s nízkým stresem pro školení operátorů. Pokud dojde k poruše senzoru nebo k závadě programu, váš manuální tým jednoduše převezme řízení a zajistí nulovou ztrátu výroby.

Závěr

Efektivní integrace automatizace je v podstatě cvičením ve správě proměnných. Musíte pečlivě zorganizovat fyzické rozvržení hardwaru, zajistit bezchybnou softwarovou komunikaci a upřednostňovat bezpečnou lidskou interakci. Úspěch vyžaduje podívat se za hranice samotné robotické paže a prozkoumat celý ekosystém obalů. Auditováním upstream dopravníků, definováním PLC handshake a prováděním přísných hodnocení rizik zajistíte svou provozní efektivitu.

Při postupu kupředu se zaměřte na následující proveditelné kroky:

1. Auditujte svou stávající stopu na konci linky a identifikujte prostorová omezení a mezery ve vyrovnání dopravníků.

2. Zdokumentujte komplexní matici vašich SKU, poznamenejte si konkrétní hmotnosti a obalové materiály.

3. Vyžádejte si skutečné tovární přejímací testování pomocí nejnáročnějších typů krabic.

4. Naplánujte si lokalizovaný audit lokality nebo pilotní studii proveditelnosti s důvěryhodným integračním partnerem.

Provedení těchto měřených kroků zaručuje odolnou, vysoce výkonnou automatizovanou linku.

FAQ

Otázka: Jak dlouho trvá typická integrace paletizátoru cobot?

Odpověď: Realistická časová osa obvykle trvá několik týdnů, nikoli dní. Tento proces zahrnuje počáteční audity na místě, technický návrh a přísné Factory Acceptance Testing (FAT). Instalace a konečné zprovoznění na místě obvykle trvá jeden až dva týdny v závislosti na složitosti softwaru a úpravách linky.

Otázka: Budeme muset upgradovat naše stávající dopravníky, aby se do nich vešel cobot?

Odpověď: Ano, úpravy dopravníku jsou vysoce pravděpodobné. Gravitační válce často postrádají potřebnou přesnost pro robotické vychystávání. Pravděpodobně budete muset přidat motorizované akumulační zóny, pneumatické dorazy a přesná boční vedení, abyste zajistili, že krabice dorazí konzistentně.

Otázka: Může cobot zpracovat více upstream linek současně?

Odpověď: I když je to technicky možné s lehkými SKU a nízkou produkční rychlostí, představuje to významná omezení v propustnosti a dosahu. Správa více vysokorychlostních linek obvykle vyžaduje většího, tradičního průmyslového robota nebo vysoce vlastní, komplexní uspořádání, aby se předešlo úzkým místům.
